不锈钢球阀

不锈钢球阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:严格把控成本控制,减少了开支,让利于客户!
  • 交货快捷:新型生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-8588 8060

产品详情

不锈钢球阀产品信息

不锈钢球阀主要特点:全通径,浮动、固定球;中法兰螺栓连接;防冲出阀杆;美标结构改进型;启闭定位机构;蜗轮操作选配;标准法兰连接;对焊连接

国标不锈钢球阀产品规范

产品规范

设计规范

结构长度

连接法兰

试验与检验

产品标识

供货规范

GB/T 12237

JB/T 7745

GB/T 12221

JB/T7745

JB/T 79

JB/T 9092

GB/T 12220

JB/T 7928

API608

API6D

ANSIB16.10

API6D

ANSIB16.5

API598

API6D

MSS SP-25

API6D

API608

API6D

国标不锈钢球阀主要零部件材料

零件名称

零部件材料

Part Name

JB/T 7298

API608/API6D

阀体

WCB

25

ZG1Cr18Ni9Ti

WCB

A105

CF8M

Body/Bonnet

阀杆

2Cr13

2Cr13

1Cr18Ni9Ti

A182-F6a

A182-F6a

A182-F04

Stem

阀座

PTFE

R.PTFE

PTFE

R.PTFE

Seat Ping

填料

聚四氟乙烯/PTFE

聚四氟乙烯/PTFE

Packing

垫片

18-8柔性石墨/18-8Flexible Graphite+聚四氟乙烯/PTFE+FPM

Gasket

螺栓

35

35

1Cr18Ni9Ti

A193-B7

A193-B7

A193-B8M

Bolt

适用温度

-29~121℃

-40~121℃

-29~121℃

-40~121℃

Suitable

Tepm

适用介质

水、油品、蒸汽

硝酸类

水、油品、蒸汽

硝酸类

Suitable

Medium

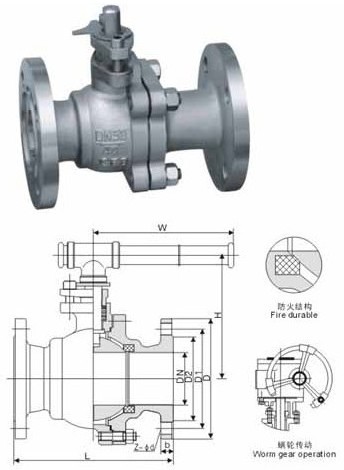

国标不锈钢球阀主要外形和连接尺寸


不锈钢球阀


Dimension 单位Unit:mm

产品型号

公称通径

PN1.6MPa

WT

(kg)

L

D

D1

D2

b

z-Φd

H

W

Q41F-16C

Q41F-16P


Q641F-16C

Q641F-16P


Q9B41F-16C

Q9B41F-16P

15

130

95

65

45

14

4-Ф14

78

140

3

20

140

105

75

55

14

4-Ф14

84

160

4

25

150

115

85

65

14

4-Ф14

95

180

5

32

165

135

100

78

16

4-Ф18

150

250

9

40

180

145

110

85

16

4-Ф18

150

300

11

50

200

160

125

100

16

4-Ф18

170

350

15

65

220

180

145

120

18

4-Ф18

195

350

19

80

250

195

160

135

20

8-Ф18

215

400

27

100

280

215

180

155

20

8-Ф18

250

500

38

125

320

245

210

185

22

8-Ф18

265

600

58

150

360

280

240

210

24

8-Ф18

270

800

81

200

400

335

295

265

26

12-Ф23

330

800

95

产品型号

公称通径

PN2.5MPa

WT

(kg)

L

D

D1

D2

b

z-Φd

H

W

Q41F-25

Q41F-25P


Q641F-25

Q641F-25P


Q9B41F-25

Q9B41F-25P

15

130

95

65

45

16

4-Ф14

103

100

3

20

140

105

75

55

16

4-Ф14

112

160

4

25

150

115

85

65

16

4-Ф14

123

160

6

32

165

135

100

78

18

4-Ф18

150

250

10

40

180

145

110

85

18

4-Ф18

156

250

14

50

200

160

125

100

20

4-Ф18

172

350

20

65

220

180

145

120

22

8-Ф18

197

350

25

80

250

195

160

135

22

8-Ф18

222

450

30

100

280

230

190

160

24

8-Ф23

253

450

40

125

320

270

220

188

28

8-Ф25

275

600

65

150

360

300

250

218

30

8-Ф25

286

800

85

200

400

360

310

278

34

12-Ф25

360

1200

100

国标不锈钢球阀属性

不锈钢球阀,温州不锈钢球阀厂家,温州不锈钢球阀生产厂家,温州不锈钢球阀价格优惠厂家

不锈钢球阀概述:

瑞通阀门有限公司生产的国标法兰球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,浮动球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

不锈钢球阀结构特点:

1、手动浮动球阀的开关指示
球体、阀杆、手柄是阀门的运动部件,是一个装配单元,阀杆头部采用扁方结构。能从手柄所处位置很容易辨出阀门是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与管道轴线垂直时,阀门处于关闭位置。
2、国标不锈钢球阀为防止误操作阀门,瑞通阀门厂球阀在设计时加装带锁孔定位片可满足用户的工艺要求,在阀门全开或全关位置可以锁定阀门。

3、国标不锈钢球阀阀杆防飞出结构

当介质通过阀门,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设置一凸台结构。这样即使火灾时,填料,止推轴承被烧损或其他原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触,防止介质大量从损坏的填料部位处泄露。

4、国标不锈钢球阀阀防静电装置

当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出(详细说明请联系本公司业务员)。

5、国标不锈钢球阀防火结构

瑞通阀门有限公司生产的国标法兰球阀阀座采用特殊结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)

6、国标不锈钢球阀中部法兰无外漏结构

阀体与左体的连接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,特设计为阀体与左体金属金属接触,形成止口法兰,保证无外漏。

7、国标不锈钢球阀自动泄压结构

当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。

不锈钢球阀相应产品名称(叫法或者别名):浮动球阀,铸钢浮动球阀,不锈钢浮动球阀,低温钢浮动球阀,铬钼钢浮动球阀,法兰式浮动球阀,内螺纹浮动球阀,焊接浮动球阀,气动浮动球阀,电动浮动球阀,手动浮动球阀,软密封球阀,金属硬密封球阀,燃气球阀,高温浮动球阀,液化气球阀,球塞阀,直通式球阀,全焊接浮动球阀,锻钢球阀,一体式球阀,一片式球阀,二片式球阀,三片式球阀,三通球阀,四通球阀,缩径球阀,全通径球阀,美标球阀,德标球阀,日标球阀,国标球阀。

不锈钢球阀采用的标准:

国标GB,美标ANSI,德标DIN,日标JIS

国标法兰球阀设计标准:

设计和制造标准按照: GB12237;

结构长度按照: GB12221;

法兰端尺寸按照:JB/T79,GB9113,HG20592等;

螺纹端尺寸按照:JB/T7306;

对焊端尺寸按照:JB/T12224

承插口尺寸按照:JB/T1751

检验和测试按照: JB/T 9092、GB/T13927;

美标法兰球阀设计标准:

设计和制造标准按照: ASME B16.34,API6D等;

结构长度按照: ASME B16.10;

法兰端尺寸按照:ASME B16.5;

螺纹端尺寸按照:ANSI B1.20.1;

对焊端尺寸按照:ANSI B16.25

承插口尺寸按照:ANSI B16.11

检验和测试按照: API598;

防火设计按照:API607;

★不锈钢球阀基本型号:

法兰连接型号:Q41F/H/W/Y,Q341,Q641,Q941,

螺纹连接型号:Q11F/H/W/Y,Q611

焊接连接型号:Q61F/H/W/Y,Q361,Q661,Q961

★不锈钢球阀可选驱动方式:

手动,蜗轮(代号3),气动(代号6),电动(代号9)

★不锈钢球阀可选密封面材料:

聚四氟乙烯PTFE(代号F)

增强型聚四氟乙烯RPTFE(代号F)

对位聚苯(代号PPL)

合金钢(代号H)

硬质合金(代号Y)

★不锈钢球阀球体可选:

实心球、空心球(订货需说明)

★不锈钢球阀主体可选材质:

碳钢类:WCB,WCC,A105等

不锈钢类:304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。

低温钢类:LF2,LCC,LCB等

铬钼钢类:WC5,WC6,WC9,C5等

有特殊要求工况客户可直接联系业务员帮你选相应材质

★不锈钢球阀尺寸范围:

口径:DN15mm-DN400mm

口径:1/2in-10in

★不锈钢球阀压力范围:

国标压力:1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa

美标磅级:150LB,300LB,400LB,600LB,900LB,1500LB

★不锈钢球阀耐温说明:

聚四氟乙烯密封面材料(-29℃≤t≤180℃);

对位聚苯密封面材料(-29℃≤t≤250℃);

合金钢密封材料(-29℃≤t≤650℃)

主体材质及密封面材质选择不同,耐温有差异。

具体请咨询本公司业务员帮你选型。

不锈钢球阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。
