不锈钢三通球阀

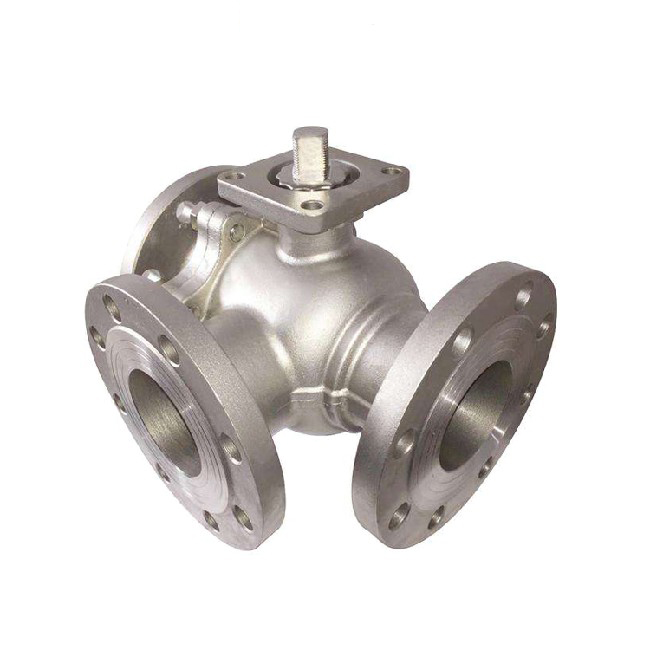

不锈钢三通球阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:严格把控成本控制,减少了开支,让利于客户!
  • 交货快捷:新型生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-8588 8060

产品详情

三通球阀产品简述:

三通球阀在结构上采用一体化结构,4面阀座的密封型式,可靠性高,设计实现了轻量化,使用寿命长,流通能力大,阻力小。三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

三通球阀设计标准:

设计标准:GB/T12237-1989;DIN3357/1,2:API608

法兰尺寸:GB/T9113.1、JB/T79;DIN3202;JIS B2002;ASME B16.10

结构长度:GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10

检验试验:GB/T13927;DIN3230/3;API598;JIS B2003

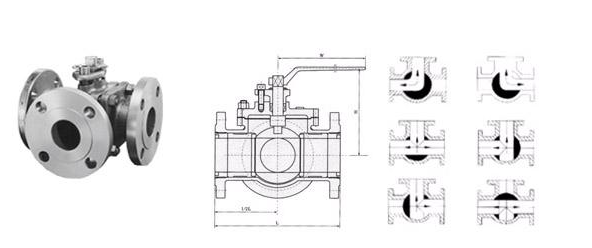

三通球阀原理图:

三通球阀工作方式:

L型流道的2面阀座三通球阀,采用2面阀座。主要用于流路的换向。

T型流道的4面阀座三通球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。三通球阀主要用于分流、混流、换向以及三通道的完全开放。

不锈钢三通球阀产品详细介绍:

Q44L型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
2、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

主要性能范围:

公称压力
PN(MPa)

试验压力

壳体

高压液密封

低压液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28~350℃

应用规范

连接法兰

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

检验试验

JB/T 9092-99 、API598

主要零件材料

零件名称

材质

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺栓

35CrMoA

A193-B7

L型国标连接尺寸和外形 PN1.6MPa

型号

公称通径
DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
     (P)
     (R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800

L型美标连接尺寸和外形 150Lb

公称通径 DN

尺寸(mm)

(in)

(mm)

L

D

D1

D2

b

f

Z-φd

H

LO

1/2

15

140

89

60.5

35

10

1.6

4-φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-φ19

206

500

5

125

510

254

216

186

24

1.6

8-φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-φ22

283

1300

10

250

670

406

362

324

31

1.6

12-φ25

345

1600

12

300

720

483

432

381

32

1.6

12-φ25

420

2100

T型三通球阀结构图:


订货流程:

1、客户采购清单传真到0577-8868 8270或来电咨询0577-8588 8060/8061/8062/8063或发邮箱rtv@zjrtfm.com

2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).

3、具体商定:交货期、特殊要求等事宜.

订货须知:

1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料
